ฉลากมีความสำคัญน้อยกว่าความพอดีที่สมบูรณ์
ความแตกต่างคือข้อมูลอ้างอิงที่ใช้จัดศูนย์กลางชุดสเปเซอร์ล้อ หากต้องการตัดสินการออกแบบอย่างใดอย่างหนึ่ง ให้ทำตามรูปทรงจากดุมรถไปจนถึงล้อ
ตัวเว้นระยะศูนย์กลางศูนย์กลางใช้รูปทรงของไพล็อตศูนย์กลางที่ตรงกันเพื่อค้นหาชุดประกอบการจัดเรียงโดยเน้นที่ตัวดึงต้องใช้เบาะยึดล้อเพื่อนำชุดประกอบมาไว้ตรงกลางระหว่างการขันให้แน่น โดยปกติแล้ว Hub-centric จะติดตั้งซ้ำได้ง่ายกว่า แต่คำในรายการไม่ได้พิสูจน์อะไรเลย เว้นแต่ว่าทั้งสองด้านของตัวเว้นระยะจะตรงกับดุมและล้อจริง
ความแตกต่างอยู่ที่วิธีการสร้างความเข้มข้นก่อนการแคลมป์สุดท้าย
การออกแบบทั้งสองแบบยังคงต้องใช้ตัวยึดที่เข้ากันได้และแคลมป์ที่เพียงพอ คำว่าศูนย์กลางเป็นศูนย์กลางและศูนย์กลางการดึงจะอธิบายถึงการวางตำแหน่งล้อรอบแกนดุมในขณะที่ประกอบข้อต่อ
รูปทรงของนักบินช่วยให้มีศูนย์กลาง
ตัวเว้นระยะพอดีกับนักบินที่ดุมยานพาหนะ จากนั้นล้อจะอยู่ที่นักบินนอกตัวเว้นวรรคหรือบนจุดศูนย์กลางอื่นที่ได้รับอนุมัติอย่างชัดเจนสำหรับล้อนั้น นักบินจะควบคุมตำแหน่งในแนวรัศมีในขณะที่ขันตัวยึดให้แน่น
ที่นั่งแบบยึดสร้างศูนย์กลาง

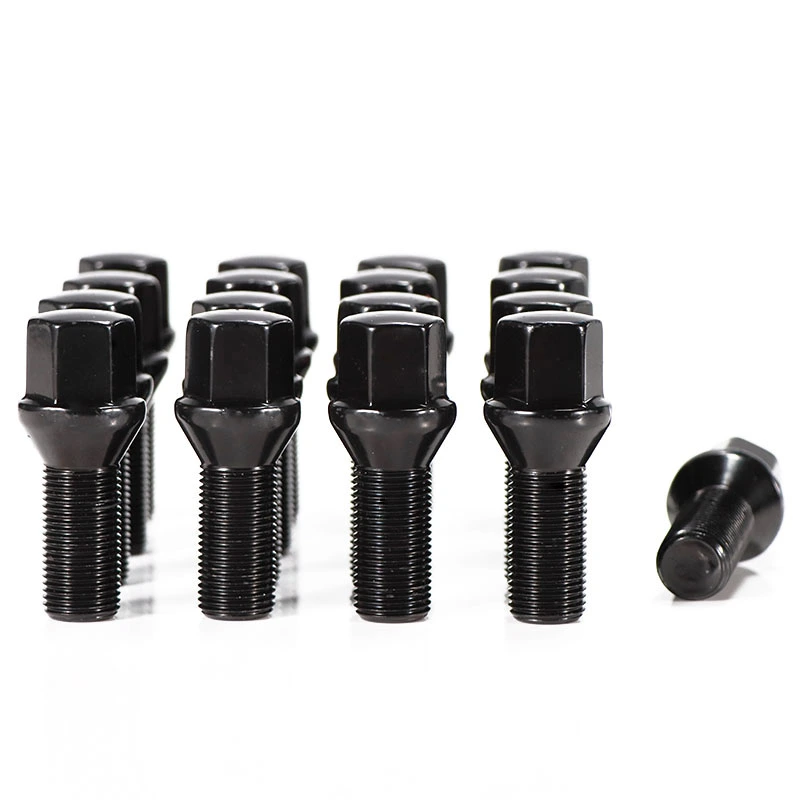

ช่องเปิดตรงกลางไม่ได้ให้ตำแหน่งที่พอดี เบาะทรงกรวย ทรงกลม หรือเบาะนั่งที่ได้รับการออกแบบอื่นๆ ที่ถูกต้องจะทำให้ล้ออยู่ในตำแหน่งขณะที่ตัวยึดถูกขันให้แน่นเท่ากันตามลำดับที่ระบุ
ไม่มีคำใดที่ระบุถึงรูปแบบของสลักเกลียว ความหนาของสเปเซอร์ เกลียวยึด หรือโปรไฟล์ของเบาะล้อ และไม่ได้บอกว่าสเปเซอร์เป็นแบบสวมหรือแบบโบลท์ออนด้วย สิ่งเหล่านี้เป็นการตัดสินใจประกอบแยกต่างหาก กสลิปออนหรือสเปเซอร์ล้อแบบสลักเกลียวสามารถรวมคุณสมบัติการเป็นศูนย์กลางศูนย์กลางได้ แต่รูปแบบไฟล์แนบทั้งสองนั้นใช้เส้นทางฮาร์ดแวร์ที่แตกต่างกัน
ความพอดีแบบศูนย์กลางศูนย์กลางนั้นเป็นโซ่แบบสี่อินเทอร์เฟซ ไม่ใช่หมายเลขรูตรงกลางตัวเดียว
ตัวเว้นวรรคอยู่ระหว่างสองส่วน ด้านในของรถจะต้องจับคู่กับดุมรถ ด้านนอกต้องคู่กับล้อ การตรวจสอบเฉพาะรูตรงกลางของตัวเว้นระยะจะครอบคลุมปัญหาเพียงครึ่งเดียว
ปัดไดอะแกรมเพื่อติดตามห่วงโซ่ที่อยู่ตรงกลางทั้งหมด
นี่คือสาเหตุที่ไม่สามารถอนุมัติการใช้งานจาก "ตัวเว้นระยะศูนย์กลางดุมล้อ 5-lug" เพียงอย่างเดียว ที่คู่มือการติดตั้งสเปเซอร์ล้อครอบคลุม PCD ความหนา ออฟเซ็ต และฮาร์ดแวร์ หลังจากระบุอินเทอร์เฟซศูนย์กลางแล้ว
นักบินค้นหาสถานที่ประกอบ ข้อต่อที่โหลดไว้ล่วงหน้าจะให้แคลมป์
คำอธิบายที่เน้นดุมล้อมักบอกว่าลิ้นตรงกลาง "รับน้ำหนักตัวรถ" ในขณะที่สลักเกลียวไม่ได้ทำอะไรเลยนอกจากยึดล้อไว้ ข้อความนั้นหยาบคายเกินไปสำหรับข้อต่อล้อแบบเกลียว ในการประกอบที่แน่นอย่างถูกต้อง ตัวยึดจะสร้างแคลมป์ระหว่างดุม ตัวเว้นระยะ และหน้าล้อ คุณสมบัติตรงกลางกำหนดตำแหน่งศูนย์กลางและสามารถให้การสนับสนุนด้านข้างตามการออกแบบ
การวางศูนย์กลางไม่สามารถใช้แทนการหนีบได้ลิ้นที่พอดีอย่างแม่นยำไม่สามารถชดเชยการยึดที่ไม่ถูกต้อง การนั่งที่ไม่ดี การยึดที่ไม่เพียงพอ หรือขั้นตอนแรงบิดที่ไม่ได้รับการยืนยัน สิ่งที่ตรงกันข้ามก็เกิดขึ้นเช่นกัน: แรงบิดที่มากขึ้นไม่สามารถบังคับรูปทรงการวางศูนย์กลางที่เข้ากันไม่ได้ให้มีขนาดพอดีได้
ความแตกต่างมีความสำคัญในระหว่างการวินิจฉัย หากตัวเว้นระยะโยกก่อนที่จะติดตั้งตัวยึด ปัญหาอยู่ที่รูปทรงหรือการปนเปื้อน หากวางเรียบแต่ฮาร์ดแวร์ไม่ตรงกับเบาะล้อหรือเกลียว แสดงว่าปัญหากำลังยึดอยู่ การปฏิบัติต่อทั้งสองอย่างในฐานะ "ปัญหาที่เป็นศูนย์กลาง" ทั่วไปจะซ่อนส่วนที่จำเป็นต้องแก้ไขจริงๆ
ศูนย์กลางเป็นศูนย์กลางสามารถทำซ้ำได้มากขึ้นเฉพาะเมื่อรูปทรงตรงกันเท่านั้น
ปัดตารางเพื่อดูคอลัมน์ทั้งหมด
| จุดตัดสินใจ | การจัดศูนย์กลางเป็นศูนย์กลาง | การจัดเรียงแบบดึงเป็นศูนย์กลาง | สิ่งที่ต้องตรวจสอบ |
|---|---|---|---|
| การอ้างอิงศูนย์กลางหลัก | เรขาคณิตของนักบินดุมล้อและล้อที่ตรงกัน | ออกแบบหน้าสัมผัสเบาะนั่งแบบยึด | อย่าอนุมานการอ้างอิงจากรูสลักหรือชื่อทางการตลาด |
| ภาระข้อมูล | ทั้งเส้นผ่านศูนย์กลางไพล็อต ทั้งความสูง การลบมุม และส่วนนูน | โปรไฟล์ฐานยึด เกลียว ลำดับ และการใช้งานที่ได้รับอนุมัติ | ทั้งสองยังคงต้องใช้ PCD ความหนา และฮาร์ดแวร์ที่รองรับ |
| ตำแหน่งก่อนที่จะกระชับ | นักบินควรวางตำแหน่งชิ้นส่วนโดยไม่โยกหรือมองเห็นช่องว่างที่หน้ายึด | ระยะห่างในแนวรัศมีที่ช่องเปิดตรงกลางมีอยู่ในวิธีการตั้งศูนย์กลาง | ปฏิบัติตามขั้นตอนของผลิตภัณฑ์แทนที่จะบังคับชิ้นส่วนให้เข้าที่ |
| ความไวระหว่างการติดตั้ง | ลดลงเมื่ออินเทอร์เฟซนำร่องทั้งหมดทำงานอย่างถูกต้อง | สูงขึ้นเพราะเบาะนั่งแบบยึดต้องดึงชุดประกอบเข้าตรงกลางเท่าๆ กัน | ตัวยึดแบบสตาร์ทมือและใช้รูปแบบกากบาทที่ระบุ |
| ผลการสั่นสะเทือน | ลดข้อผิดพลาดในการตั้งศูนย์กลางแหล่งเดียว | สามารถทำงานได้แบบรวมศูนย์เมื่อมีการออกแบบแอปพลิเคชันและขั้นตอนไว้ | การออกแบบทั้งสองอย่างไม่ได้ช่วยแก้ปัญหาการเคลื่อนตัวของล้อ ยางไม่สมดุล หรือความเสียหายบนใบหน้า |
| ข้อผิดพลาดในการเลือกทั่วไป | ซื้อตามเบอร์รูกลาง โดยไม่สนใจความสูงของปากล้อและลบมุมล้อ | สมมติว่าวงแหวนหลายรูปแบบพอดีเนื่องจากมีบางรูเรียงกัน | อนุมัติตัวรถ สเปเซอร์ ล้อ และแผงยึดทั้งชุด |
ดึงเป็นศูนย์กลาง ไม่ได้หมายความว่าไม่ปลอดภัยโดยอัตโนมัติ และการเป็นศูนย์กลางไม่ได้หมายความว่าได้รับการอนุมัติโดยอัตโนมัติ คำแนะนำในการใช้งาน การสร้างชิ้นส่วน ฮาร์ดแวร์ และการติดตั้งมีน้ำหนักมากกว่าฉลากเพียงแผ่นเดียว
ปากตรงกลางที่มองเห็นได้นั้นเป็นเบาะแส ไม่ใช่ข้อพิสูจน์ในการประกอบ
รูปทรงที่พลาดบ่อยที่สุดคือแนวแกน ไม่ใช่แนวรัศมี เส้นผ่านศูนย์กลางสามารถถูกระบุได้ในขณะที่ตัวเว้นระยะยังคงไม่สามารถยึดได้ เนื่องจากรัศมีฐานของดุมสัมผัสกับรูแหลมของตัวเว้นระยะ ลบมุมล้อไปชนกับขอบของตัวเว้นระยะ หรือการมีส่วนร่วมของนักบินที่เหลือจะหายไปหลังจากเพิ่มความหนา
อย่าใช้ตัวยึดล้อเพื่อดึงตัวเว้นระยะที่โยกหรือมีช่องว่างอย่างเห็นได้ชัด ค้นหาสัญญาณรบกวน ยืนยันการวาดแบบควบคุม และเปลี่ยนชิ้นส่วนที่เข้ากันไม่ได้
การตรวจสอบหกครั้งจะแยกระบบตั้งศูนย์กลางที่ถูกต้องออกจากรูปลักษณ์ที่เหมือนกัน
- ทำความสะอาดตำแหน่งและพื้นผิวการติดตั้งขจัดสิ่งสกปรกและการกัดกร่อนตามคำแนะนำของผลิตภัณฑ์ ตรวจสอบหน้าดุม ไพล็อต ผ้าล้อ และหน้าสเปเซอร์ว่ามีความเสียหายหรือไม่
- ทดสอบสเปเซอร์บนดุมรถควรเข้าถึงหน้ายึดจนสุด ตรวจสอบรูด้านใน ลบมุมฐาน ความสูงของดุม-ไพล็อต และฮาร์ดแวร์ยึดใดๆ
- ทดสอบสเปเซอร์ในล้อยืนยันว่านักบินนอกเรือเข้าไปในรูล้อหรือวงแหวนศูนย์กลางที่ได้รับอนุมัติโดยไม่มีการรบกวนจากการลบมุมล้อ
- ตรวจสอบการมีส่วนร่วมของไพล็อตหลังจากเพิ่มความหนาแล้วสำหรับตัวเว้นระยะแบบแบนบาง ให้ตรวจสอบว่านักบินคนเดิมยังคงเข้ายึดล้อตามที่จำเป็น สำหรับตัวเว้นระยะแบบปาก ให้ตรวจสอบความสูงของนักบินใหม่
- ตรวจสอบระบบสปริงอย่างอิสระจับคู่เกลียว ที่นั่ง ความยาวที่ใช้ได้ การเชื่อมต่อ และระยะห่างจากกระเป๋าล้อ เรขาคณิตที่อยู่ตรงกลางไม่อนุมัติฮาร์ดแวร์
- ปฏิบัติตามวิธีการขันแน่นที่ระบุสตาร์ทตัวยึดทุกตัวด้วยมือ ขันให้แน่นในรูปแบบกากบาทที่ต้องการ และใช้ขั้นตอนแรงบิดที่บันทึกไว้สำหรับการประกอบที่แน่นอน
หากเกิดการสั่นสะเทือนหลังการติดตั้ง ห้ามเปลี่ยนชิ้นส่วนแบบสุ่ม ที่คู่มือการวินิจฉัยการสั่นสะเทือนของสเปเซอร์ล้อแยกศูนย์กลาง ที่นั่ง ฮาร์ดแวร์ บาลานซ์ และรันเอาท์ เพื่อให้สามารถตรวจสอบแต่ละตัวแปรได้เพียงครั้งเดียว
บันทึกการซื้อหรือการจับฉลากควรอธิบายทุกส่วนต่อประสานการผสมพันธุ์
คำขอสำหรับ "ตัวเว้นระยะ 5-lug-centric" ไม่สามารถกำหนดชิ้นส่วนที่ผลิตหรือติดตั้งได้ บันทึกด้านยานพาหนะ ด้านล้อ และด้านฮาร์ดแวร์ในข้อกำหนดเดียวกัน
ใช้คู่มือการวัดสเปเซอร์ล้อเมื่อยังจำเป็นต้องรวบรวมค่าใดๆ เหล่านี้ หากการออกแบบเป็นอะแดปเตอร์แบบสลัก ให้บันทึกตัวยึดด้านดุมล้อและด้านล้อแยกกัน
คำถามที่พบบ่อยเกี่ยวกับตัวเว้นระยะล้อแบบศูนย์กลางและแบบดึงเป็นศูนย์กลาง
ลิ้นตรงกลางจะทำให้ดุมล้อเป็นตัวเว้นระยะโดยอัตโนมัติหรือไม่?
ไม่ รูเจาะด้านในของตัวเว้นระยะต้องพอดีกับดุมรถ ส่วนนักบินนอกต้องพอดีกับรูกลางล้อหรือการจัดวางศูนย์กลางที่ได้รับอนุมัติ และหน้ายึดทั้งสองจะต้องวางราบ ริมฝีปากที่มองเห็นเพียงอย่างเดียวไม่ได้พิสูจน์ว่าอินเทอร์เฟซเหล่านั้นเข้ากัน
สเปเซอร์ล้อแบบดึงศูนย์กลางไม่ปลอดภัยเสมอไปหรือไม่?
ไม่มีคำตัดสินที่เป็นสากลใช้กับทุกการออกแบบ ชุดประกอบที่มีตัวดึงตรงกลางต้องได้รับการออกแบบทางวิศวกรรมและติดตั้งสำหรับวิธีการตั้งศูนย์นั้นด้วยเบาะนั่ง ลำดับ และแรงบิดที่ถูกต้อง ไม่ควรถือว่าตัวเว้นระยะหลายรูปแบบทั่วไปเข้ากันได้เพียงเพราะว่ารูของมันเรียงกัน
ตัวเว้นระยะที่มีศูนย์กลางเป็นศูนย์กลางจะกำจัดการสั่นสะเทือนเสมอหรือไม่
ไม่ การลงทะเบียนฮับที่ถูกต้องจะขจัดข้อผิดพลาดในการตั้งศูนย์กลางที่เป็นไปได้หนึ่งข้อ ความไม่สมดุลของยาง ล้อหมุน การปนเปื้อน หน้ายึดที่เสียหาย ฮาร์ดแวร์ที่ไม่ถูกต้อง และข้อบกพร่องอื่นๆ ของยานพาหนะ ยังสามารถทำให้เกิดการสั่นสะเทือนได้
มิติใดที่กำหนดตัวเว้นระยะศูนย์กลางศูนย์กลาง
อย่างน้อยที่สุด ให้บันทึกเส้นผ่านศูนย์กลางและความสูงของนักบินดุมดุมล้อ, รูและส่วนนูนของตัวเว้นระยะภายใน, เส้นผ่านศูนย์กลางและความสูงของนักบินของตัวเว้นระยะด้านนอก, รูและลบมุมตรงกลางล้อ, PCD, ความหนา และข้อกำหนดเฉพาะของตัวยึดทั้งหมด
แหวนกลางดุมสามารถซ่อมสเปเซอร์ที่ไม่ถูกต้องได้หรือไม่?
แหวนอาจเป็นส่วนหนึ่งของการจัดวางศูนย์กลางล้อที่ได้รับอนุมัติ เมื่อล้อหลังการขายมีรูตรงกลางที่ใหญ่กว่า ไม่ได้แก้ไขสเปเซอร์ที่มีรูด้านข้างยานพาหนะ รูปทรงของขอบปาก หรือระยะห่างจากการติดตั้งที่ไม่ถูกต้อง
ส่งอินเทอร์เฟซการจัดกึ่งกลางทั้งสี่
รวมถึงไพล็อตดุม ตัวเว้นระยะรูในบอร์ด ตัวเว้นระยะนอกเรือ และรูตรงกลางล้อ รวมทั้งความสูงและการลบมุม แผ่นงานการวาดหรือการวัดมีประโยชน์มากกว่าคำว่า "ศูนย์กลางศูนย์กลาง" เพียงอย่างเดียว
หมายเหตุด้านความปลอดภัย: บทความนี้จะอธิบายแนวคิดการวางศูนย์กลางและตรรกะการตรวจสอบ มันไม่อนุมัติตัวเว้นระยะสำหรับรถยนต์ ใช้คำแนะนำเฉพาะการใช้งานและให้ผู้เชี่ยวชาญด้านยานยนต์ที่ผ่านการรับรองแก้ไขความไม่แน่นอนเกี่ยวกับการประกอบ ฮาร์ดแวร์ แรงบิด หรือข้อกำหนดของถนนในท้องถิ่น
